Carte marine : définition, symboles et guide de lecture complet

Cet article vous explique tout ce que vous devez savoir sur la carte marine : sa définition officielle, ses différents formats et comment l'utiliser efficacement pour une navigation sécurisée. Vous découvrirez comment interpréter ses symboles normalisés, décrypter ses codes de couleurs indiquant les profondeurs, et préparer une navigation hauturière précise répondant aux exigences des autorités maritimes.

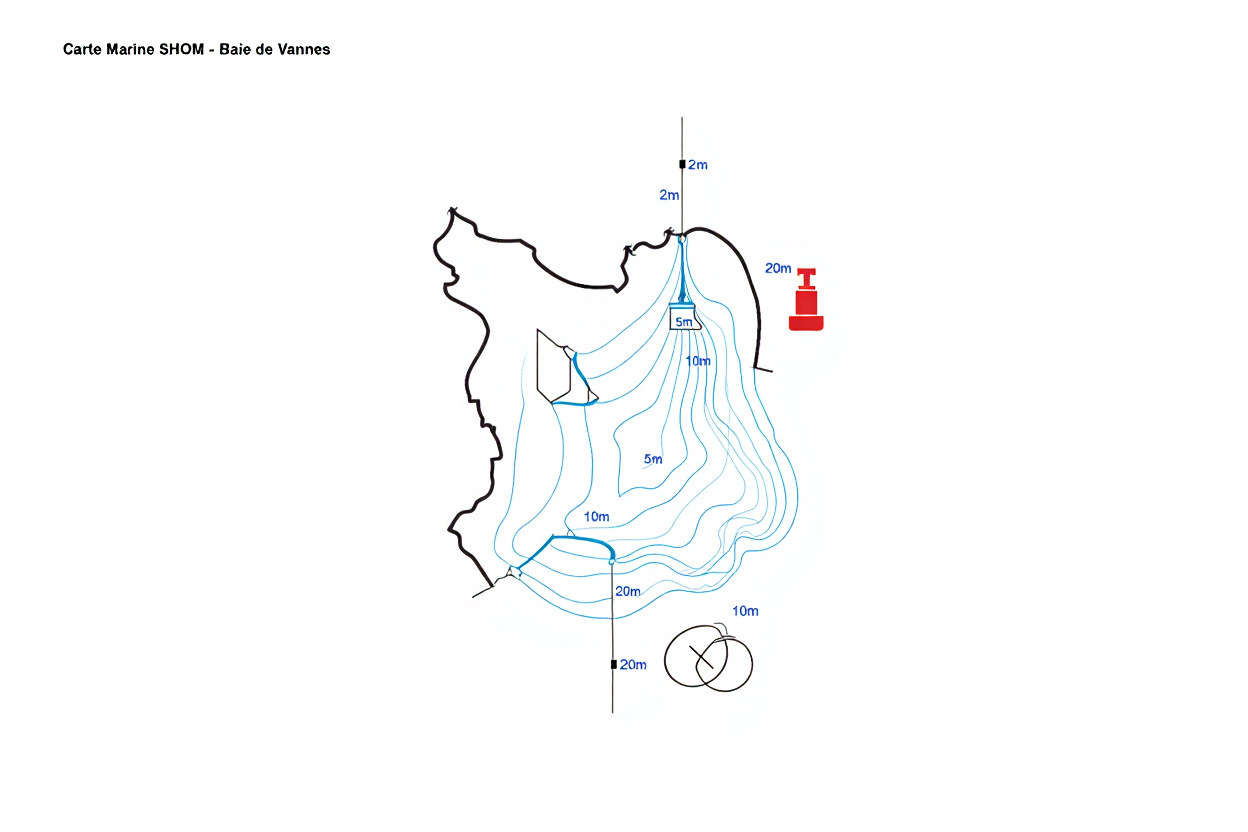

Qu'est-ce qu'une carte marine officielle SHOM

Une carte marine SHOM est une représentation horizontale du fond de la mer, du littoral, des reliefs sous-marins et des obstacles immergés. Elle indique également les installations portuaires et les limites territoriales. Conforme aux normes de l'Organisation hydrographique internationale, chaque carte marine est contrôlée, validée et publiée par le SHOM, ce qui lui confère son caractère officiel et sa fiabilité.

Définition et rôle des cartes marines dans la navigation

Par définition, une carte marine officielle est un document qui compile les profondeurs, les dangers, le balisage, les courants, les marées, les réglementations et toutes les autres informations cruciales pour la navigation. À bord, la carte marine papier du SHOM reste obligatoire pour tout marin détenant un permis hauturier ou un certificat restreint de radiotéléphoniste naviguant au-delà de deux milles d'un abri.

Chaque carte marine couvre une portion spécifique de la côte française. Le SHOM publie régulièrement des éditions révisées et des avis aux navigateurs (errata) qui intègrent les nouvelles épaves, les changements de balisage, les modifications portuaires et l'évolution du littoral. Cela maintient la référence cartographique à jour et sécurise votre cap et votre ligne de route.

Formats papier et numériques des cartes marines

Les cartes marines se déclinent sous deux formes principales : le format papier traditionnel (A0 ou atlas GA) et le format numérique. La différence technique réside dans l'opposition entre les cartes électroniques raster, qui sont des reproductions numériques au format GeoTIFF, et les cartes électroniques vectorielles normalisées aux standards ENC S-57 ou S-63, conçues pour les systèmes ECDIS.

• Cartes papier : support traditionnel imprimé sur du papier hydrofuge, représentant une solution de secours indispensable en cas de défaillance électronique.
• Format GeoTIFF : il s'agit d'une image haute résolution fidèle à la carte marine d'origine, pouvant être imprimée à l'échelle souhaitée ou consultée sur une tablette étanche.
• Cartes vectorielles ENC : les éléments (côtes, profondeurs, aides à la navigation) sont des objets indépendants qui restent nets à tout niveau de zoom et s'intègrent parfaitement aux GPS et ECDIS.

Si les cartes électroniques offrent une grande flexibilité d'affichage et la superposition d'alertes, les cartes marines papier restent incontournables pour la sécurité. Le format GeoTIFF téléchargeable sur le site du SHOM permet d'obtenir rapidement la carte marine de votre zone de navigation sans frais supplémentaires, prête à être imprimée ou utilisée sur un appareil mobile.

Normes internationales et système de référence WGS 84

Toutes les cartes marines modernes utilisent le système géodésique mondial WGS 84. Cette référence assure une parfaite concordance entre la position donnée par un GPS et le tracé manuel sur la carte marine papier, facilitant ainsi la navigation hauturière, qu'elle se fasse sur écran ou au compas.

La projection Mercator transverse, la plus courante, préserve les angles et simplifie le tracé d'une loxodromie (ligne de rhumb), essentielle pour maintenir un cap constant. Les coordonnées y sont exprimées en degrés, minutes et secondes ou en décimales; une minute de latitude valant un mille marin, une mesure fondamentale pour le calcul des distances. Chaque carte marine SHOM indique aussi la déclinaison magnétique en vigueur, permettant une conversion précise entre le cap vrai et le cap compas.

Comment lire les symboles et sondes sur une carte marine SHOM

Pour bien comprendre une carte marine Shom, il est essentiel de savoir interpréter ses symboles, ses couleurs et les chiffres qui indiquent les dangers, les aides à la navigation et les profondeurs. Ces codes universels, présents sur toutes les cartes marines officielles, constituent une référence fiable en temps réel pour naviguer en toute sécurité.

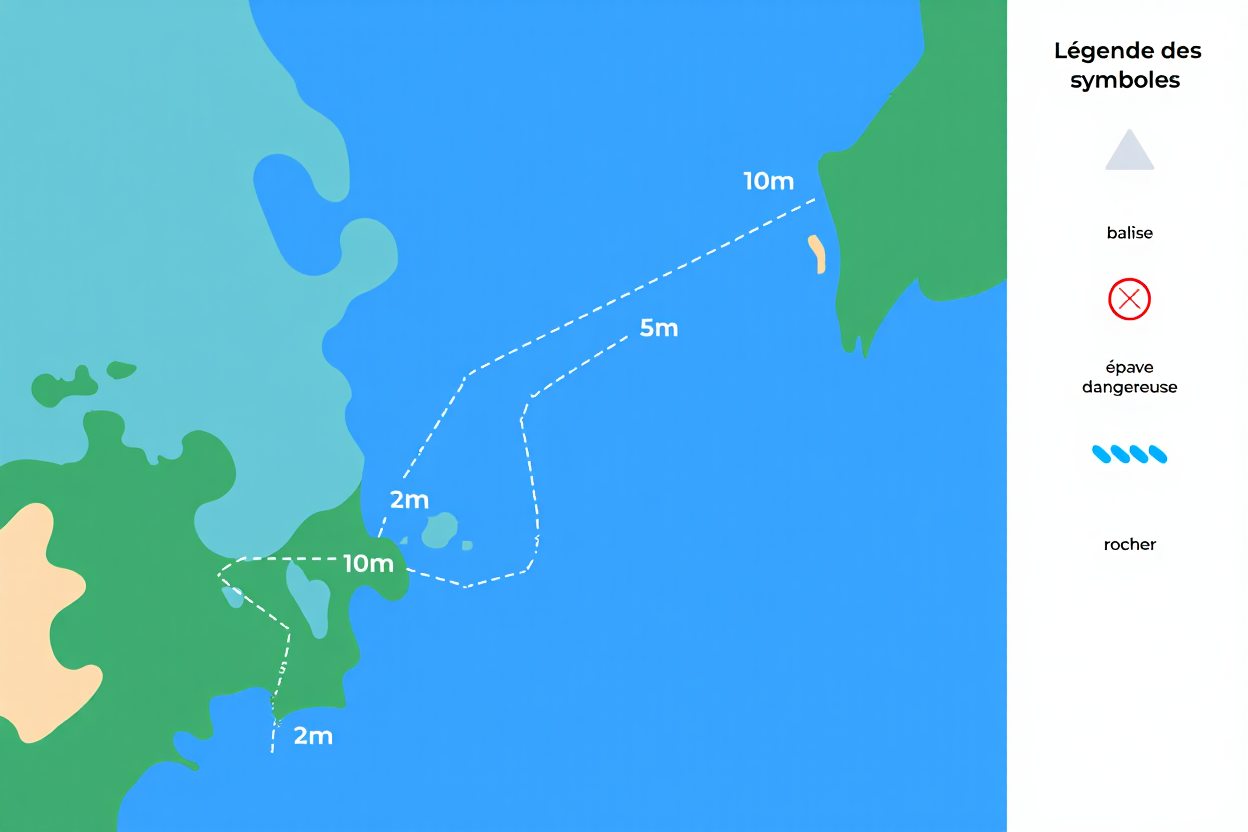

Codes couleur des profondeurs et courbes isobathes

Les cartes marines utilisent des plages de couleur pour représenter les profondeurs, permettant de visualiser rapidement les zones sûres et celles qui présentent des risques. D'un seul regard, vous pouvez identifier les espaces propices à la navigation hauturière, les secteurs côtiers délicats et les dangers émergents.

• Bleu foncé : indique une profondeur inférieure à cinq mètres. Cette zone exige une vigilance accrue.
• Bleu moyen : correspond à une profondeur entre cinq et quinze mètres. Cette zone convient généralement à la plupart des navires.
• Bleu clair : signifie une profondeur supérieure à quinze mètres. C'est l'espace idéal pour la navigation hauturière, loin des dangers côtiers.
• Vert et beige : désignent l'estran ou le rivage, c'est-à-dire des portions qui ne sont pas navigables à marée basse.

Les courbes isobathes relient les points de même profondeur et mettent en lumière le relief sous-marin à intervalles réguliers. Suivre ces lignes vous permet d'adapter votre route en fonction du tirant d'eau de votre bateau.

Système de balisage IALA et marques cardinales

Le système de balisage IALA Région A, utilisé sur les cartes Shom, signale l'emplacement des dangers et délimite les chenaux sûrs à l'aide de balises latérales et cardinales. Les profondeurs indiquées, qui se réfèrent au zéro hydrographique, viennent compléter ces informations pour une navigation précise.

• Balises latérales rouges : un cylindre rouge indique le côté tribord en rentrant au port, identifié par un « R » suivi de numéros pairs.
• Balises latérales vertes : un cône vert signale le côté bâbord en entrant, marqué d'un « G » et de numéros impairs.
• Marques cardinales Nord : deux cônes noirs pointant vers le haut indiquent que le passage sûr se situe au nord du danger.
• Marques cardinales Est, Sud, Ouest : des configurations spécifiques de cônes montrent un chenal sûr respectivement à l'est, au sud ou à l'ouest.

Les feux de navigation sont représentés par un cercle et un code tel que « Fl(3)W 15s 18M », c'est-à-dire trois éclats blancs toutes les quinze secondes, visibles jusqu'à dix-huit milles. Ces symboles aident à reconnaître les repères de nuit et sécurisent la navigation hauturière.

Calcul des profondeurs et marge de sécurité

Le zéro hydrographique du Shom fait office de référence : une sonde positive indique la profondeur minimale, tandis qu'une sonde soulignée signale un haut-fond qui découvre à marée basse. Pour connaître la profondeur réelle, il faut ajouter la sonde indiquée sur la carte marine à la hauteur d'eau donnée par les tables de marée officielles.

Par exemple, avec une sonde de trois mètres et une marée de deux mètres, la profondeur totale sera de cinq mètres. Soustraisez ensuite le tirant d'eau de votre bateau pour connaître la hauteur d'eau restant sous la quille.

Près des côtes, il est prudent de maintenir une marge de sécurité d'environ deux mètres pour anticiper les variations de marée, les imprécisions et l'effet de la houle. Cette précaution réduit les risques, protège la coque et garantit une navigation sécurisée, que vous alliez vers l'ouest, le nord ou toute autre destination.

Guide pratique pour naviguer avec une carte marine

Bien utiliser une carte marine lors d'une navigation hauturière repose sur une méthode rigoureuse qui allie préparation minutieuse, tracé précis du cap et contrôle permanent. En respectant ces étapes, vous assurez une route sûre et fiable, que vous soyez près de la côte ou au large.

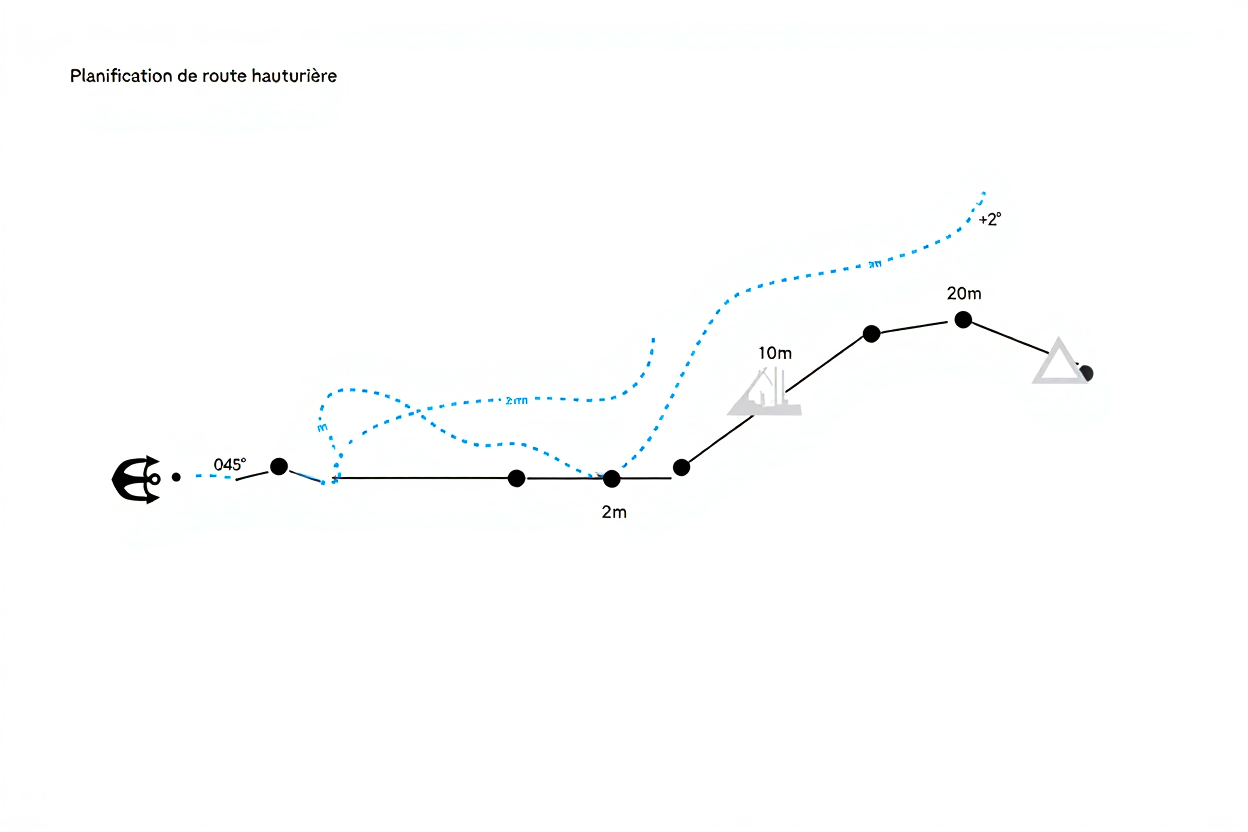

Planification d'itinéraire et calcul du cap vrai

Avant d’appareiller, tracez votre itinéraire sur la carte papier en reliant des points de passage choisis sur des lignes d'isobathes offrant une profondeur suffisante. Le cours carte marine de Marine Plaisance Formation détaille cette procédure indispensable à toute navigation hauturière.

• Traçage du cap vrai : utilisez une règle CRAS et un compas pour tracer votre route avec la plus grande précision.
• Lecture de l’échelle : mesurez les distances sur la carte marine pour estimer la durée du trajet en fonction de votre vitesse.
• Application de la déclinaison : convertissez le cap vrai (orienté vers le nord géographique) en cap compas en tenant compte de la déclinaison et de la déviation.
• Intégration des courants : consultez un atlas des courants et les tables de marées pour anticiper et corriger les dérives.

Prenons un exemple : un cap vrai de 045°, avec une déclinaison de 2° Est et une déviation de -3°, donne un cap compas de 044°. Ce calcul est essentiel pour que votre route corresponde parfaitement à la référence indiquée sur la carte marine.

Choisissez l’ échelle adaptée à la navigation : une échelle de 1/15 000 pour un détail fin près du littoral, 1/50 000 pour l'approche des côtes, et 1/100 000 ou moins pour la navigation hauturière. Une bonne échelle facilite la lecture sans surcharger la représentation.

Utilisation conjointe carte papier et GPS traceur

Combiner la carte marine papier et un GPS traceur est un gage de sécurité : la carte reste votre référence en cas de panne électronique, tandis que le GPS permet un suivi en temps réel de votre cap et de vos écarts de route.

• Vérification fréquente : reportez votre position GPS sur la carte marine toutes les demi-heures pour visualiser votre progression.
• Triangulation classique : à l'aide d'un compas de relèvement et d'une règle CRAS, déterminez votre position par l'intersection de trois amers.
• Contrôle visuel : comparez les phares, bouées et autres symboles repérés à l'horizon avec ceux figurant sur la carte marine pour détecter une éventuelle dérive.
• Alertes du traceur : toute alerte concernant des zones de faible profondeur, un changement de cap ou une dérive doit être immédiatement reportée sur la carte marine.

Cette alliance entre outils traditionnels et technologie moderne constitue une sécurité permanente : même le meilleur GPS peut perdre son signal, alors que votre carte papier, elle, reste toujours fiable.

Mise à jour obligatoire et atlas des cartes marines SHOM

Avant chaque départ, consultez les Avis aux navigateurs et appliquez les corrections (errata) pour mettre à jour les épaves, le balisage ou les nouvelles zones dangereuses. Le SHOM publie ces informations cruciales pour que vos cartes marines reflètent fidèlement l'état du littoral.

Les atlas du SHOM couvrent des zones comme l'Atlantique ouest, la Manche et la Méditerranée, chacun détaillant les sections régionales. Vérifiez systématiquement la date d'édition de la carte marine et assurez-vous que toutes vos corrections sont à jour pour naviguer avec les informations les plus fiables.

Pour approfondir vos connaissances sur la navigation hauturière et la définition détaillée de la carte marine, vous pouvez consulter cette ressource ainsi que l'article carte marine navigation.
